承插焊钢制法兰
承插焊钢制法兰：特点、优缺点及应用

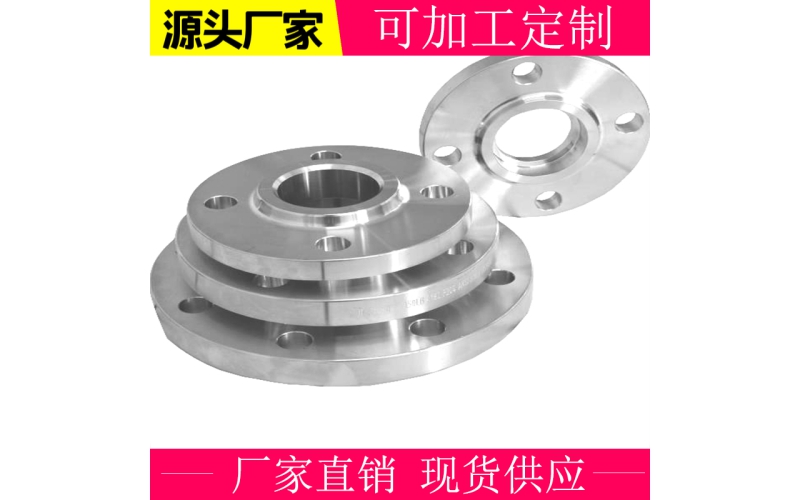

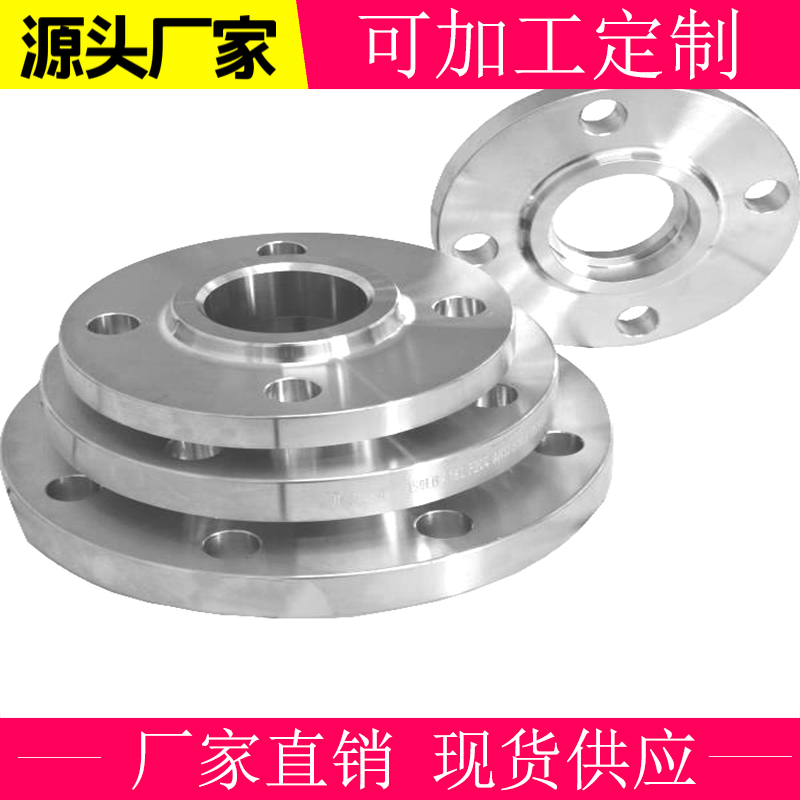

承插焊钢制法兰（Socket Weld Flange）是用于连接管道系统的一种特殊法兰结构，广泛应用于工业管道的连接与密封。它主要用于小口径、高压的管道连接，具有操作简便、安装可靠的特点。本文将围绕承插焊钢制法兰的结构特点、优缺点以及典型应用场景展开详细分析。
一、承插焊钢制法兰的结构特点
承插焊钢制法兰的设计基于管道插入法兰的承口，通过焊接固定连接管道。它的法兰端面上具有一个凹槽（承口），管道一端插入该凹槽，然后在管道外部焊接固定。该设计确保了管道与法兰之间的紧密连接，从而减少了泄漏风险。
承插焊法兰通常适用于高压和小口径管道，管径一般不超过2英寸。其结构特点如下：
承口设计：管道插入法兰凹槽，焊接形成连接。
焊接方式：管道与法兰采用外部角焊接，内侧留有扩展空间，减少了焊缝应力集中。
密封性：由于承插结构的设计和焊接方法，法兰具有良好的密封性能，尤其适用于高压工况。
材料多样性：承插焊钢制法兰可以使用不同类型的钢材制造，常见的有碳钢、不锈钢、合金钢等材料，能够适应不同的工业需求。
二、承插焊钢制法兰的优缺点
1. 优点：
结构紧凑，操作简便：由于管道插入承口内，只需要外部焊接即可，不需要对管道的端部进行坡口处理，施工方便，节省了时间和工艺成本。
良好的密封性：承插焊法兰能够有效减少管道振动，防止管道位移，密封效果好，特别适用于高压、高温的工况。
应力分布均匀：焊接时不需要焊透整个管道，减少了焊缝应力集中，承插焊的设计减少了焊接应力的集中，有利于提高管道的强度和使用寿命。
2. 缺点：
焊接区域的腐蚀风险：由于承插焊法兰采用外部焊接，焊缝区域可能受到腐蚀介质的侵蚀，因此需要定期检查和维护。
不适用于大口径管道：承插焊钢制法兰通常只适用于小口径管道（一般小于2英寸），在大口径管道上使用时，结构复杂，焊接难度增加。
残余间隙问题：管道插入法兰的承口时，内侧会留有一定的间隙，可能造成介质滞留，尤其在高温或腐蚀性介质中，这些间隙可能引发局部腐蚀或积垢。
三、承插焊钢制法兰的应用场景
承插焊钢制法兰广泛应用于多种工业领域，尤其是在小口径、高压场合中表现优越。常见的应用包括：
石油和天然气工业：用于高压输送系统中的小口径管道连接，适合传输腐蚀性流体。
化工工厂：由于其优异的密封性和耐压性，承插焊法兰在化工工艺中的高压反应管道中也广泛使用。
电厂和锅炉设备：承插焊法兰常用于高温、高压蒸汽管道系统中，确保稳定和安全运行。
造船和海洋工程：在造船业中，承插焊法兰常用于输送高压气体、液体的管道系统中，尤其适用于空间受限和连接紧凑的区域。
水处理设备：在水处理系统中，承插焊法兰用于小口径高压水管的连接，确保水系统的稳定性和密封性。
四、承插焊钢制法兰的选择与维护
选择承插焊钢制法兰时，应根据工况需求确定法兰材质、尺寸以及耐压能力。具体选择标准如下：
材质选择：根据管道输送介质的腐蚀性，选择合适的钢材，如碳钢适合一般流体传输，不锈钢适合腐蚀性介质。
压力等级：确保法兰的压力等级符合设计要求，避免因压力过大引起密封失效。
焊接质量：确保焊接质量合格，尤其要注意焊缝无裂纹、无气孔，避免造成泄漏。
对于承插焊法兰的维护，定期检查焊缝和法兰密封面是否有腐蚀、裂纹或其他损坏是必不可少的。高温、高压系统中的法兰连接件，尤其需要定期更换和维护，确保系统的安全运行。
五、总结
承插焊钢制法兰凭借其优异的结构设计和良好的密封性能，在高压小口径管道连接中发挥着重要作用。它具有安装方便、密封性好、应力分布均匀的优点，适用于多种复杂的工业环境。然而，用户在选择和使用时需注意其应用范围和维护要求，以确保长期的安全和高效运行。
承插焊钢制法兰未来的发展将进一步向高强度材料和耐腐蚀方向发展，以满足日益增长的工业需求。
