平面8字盲板：结构与应用详解
平面8字盲板（Spectacle Blind Flange），又称为8字形法兰或眼镜盲板，是一种特殊的管道隔断和控制装置，广泛应用于需要定期维护、检修或管道流体隔断的工业系统中。其设计形状像数字“8”，一端为实心板，另一端为空心板，主要用于管道系统的切换和隔离。本文将详细介绍平面8字盲板的定义、结构特点、应用场景以及优缺点。
一、平面8字盲板的定义
平面8字盲板是一种由实心和空心两个圆盘组成的法兰设备，用于在管道中灵活切换流体流动的状态。实心端（Blind）用于完全封闭管道，阻止介质流动；空心端（Spacer）用于保持管道畅通。当管道需要关闭时，可以将实心板旋转到管道法兰之间，而在正常运行时，空心端用于代替实心板，保证流体的流通。
这种8字形设计使得操作人员在检修、维护或关闭管道时，能够快速切换而无需拆卸设备，极大地提高了安全性和操作便捷性。
二、平面8字盲板的结构特点

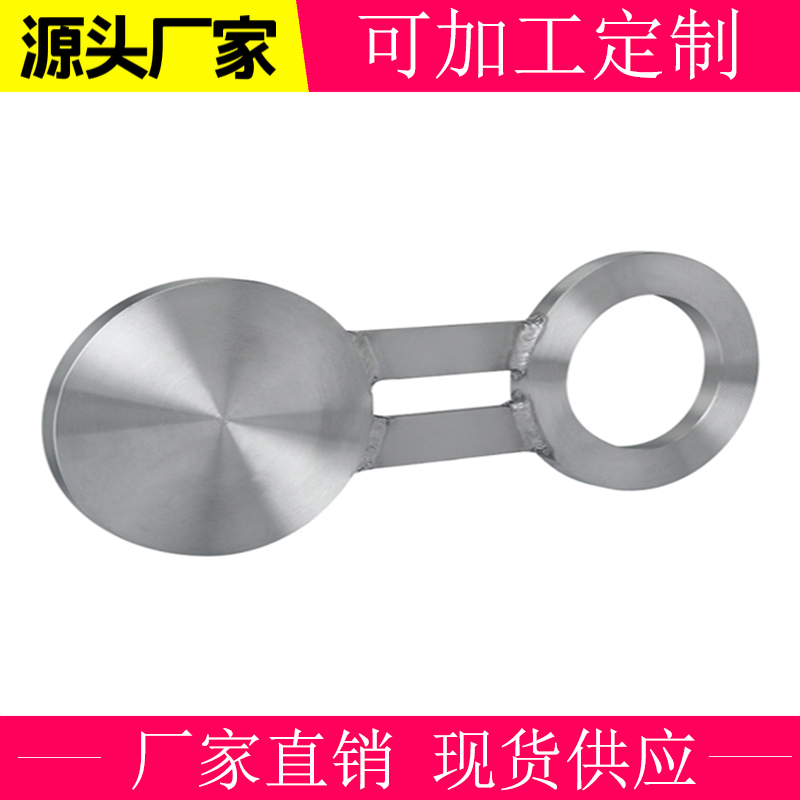

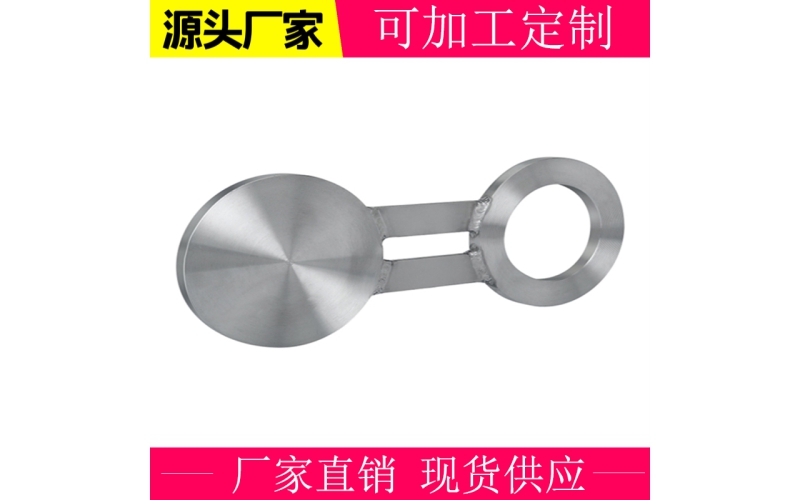

8字形设计：8字盲板由一个整体的金属板构成，形状像数字“8”，一端是实心圆板，另一端是中空圆板。中间有一个桥连接两个圆盘，这样操作人员可以轻松旋转不同的部分以达到需要的状态。
材质选择：8字盲板通常采用碳钢、不锈钢、合金钢等材料制造，确保能够在不同工况和介质环境下承受高温、高压和腐蚀性流体。
操作便捷：8字盲板的设计允许快速切换，使用时只需将法兰间的螺栓松开，旋转盲板至所需位置后再固定螺栓即可。
尺寸与标准：8字盲板的规格通常根据管道口径和压力等级确定。其设计符合ASME、DIN等国际标准，能够满足不同地区的管道系统需求。
三、平面8字盲板的优缺点
1. 优点：
便于操作与切换：无需完全拆卸设备即可在管道系统中灵活切换流体的通断，减少了停机时间，特别是在大规模工业应用中，节省了大量的工时和人力。
安全可靠：在需要管道完全隔离的情况下，实心端可以确保100%封闭，适合危险或腐蚀性介质的隔离。
多用途：8字盲板可以适用于多种介质和工况下的隔离操作，适用范围广，能够同时应对高温、高压和腐蚀性环境。
2. 缺点：
占用空间较大：由于盲板必须放置在法兰连接之间，其体积和重量可能增加管道系统的整体负担，特别是在大口径管道上表现更加明显。
操作需要一定步骤：虽然8字盲板设计方便切换，但依然需要松开法兰螺栓并重新固定，仍存在一定的操作时间成本，特别是在紧急情况下可能不够迅速。
不适用于动态操作：8字盲板的设计主要适用于检修和维护场景，无法在流体运行中实时切换，因此不适合需要频繁开关的系统。
四、平面8字盲板的应用场景
由于其设计的灵活性和可靠性，平面8字盲板在多个行业中得到广泛应用，尤其是在需要经常对管道进行检修、维护或隔离的系统中。典型的应用场景包括：
石油和天然气行业：用于管道系统的维护和隔离操作，特别是当需要临时切断流体流动时，8字盲板能够确保操作人员的安全并避免泄漏。
化工行业：在化工生产过程中，8字盲板可以帮助隔离管道段落，以便在维修时防止有害物质的泄漏和污染。
电力和热力系统：在电力和热力工厂中，8字盲板常用于蒸汽管道和热水管道的流体隔断，确保安全操作和设备的维护保养。
造船和海洋工程：8字盲板在船舶管道系统中也得到广泛应用，帮助快速切换管道流体的状态，防止腐蚀或水压过大时的安全问题。
水处理行业：用于污水处理设备或供水管道系统中，帮助隔离管道段落，便于检修和系统清洗。
五、平面8字盲板的选择与维护
选择合适的8字盲板需要根据具体工况、管道口径、压力等级以及介质性质进行详细分析。常见的选择标准包括：
材质匹配：根据所传输介质的腐蚀性和压力，选择合适的金属材料，碳钢适用于普通工况，不锈钢则更适合腐蚀性介质。
压力和温度等级：确保盲板的设计压力与管道系统的工作压力相匹配，避免因超压或超温引起的密封失效。
法兰标准：根据国际法兰标准（如ASME、DIN）选择合适的8字盲板，确保与现有管道系统的兼容性。
此外，在实际使用中，应定期检查8字盲板的密封面和螺栓的紧固情况，确保在需要时能够快速进行流体切换。同时，对于长期暴露在腐蚀性介质或恶劣环境中的盲板，需要定期进行维护或更换，以避免意外泄漏。
六、总结
平面8字盲板是一种设计精巧、操作便捷的管道隔断设备，适用于多种工业领域的流体隔离和控制操作。其独特的8字形结构不仅提高了系统维护的效率，还保证了流体的安全隔断。在现代工业管道系统中，平面8字盲板将继续发挥重要作用，并随着工业技术的进步进一步优化其设计和应用。
