换热器管板法兰：结构、功能及应用分析
换热器管板法兰（Heat Exchanger Tube Sheet Flange）是换热器设备中的核心部件之一，用于固定管束并连接换热器内部和外部管道系统。它不仅需要具备优异的密封性能，还要在高温、高压环境中保持稳定的机械性能。本文将从换热器管板法兰的结构、功能、材料、应用及其优缺点等方面展开讨论。
一、换热器管板法兰的定义

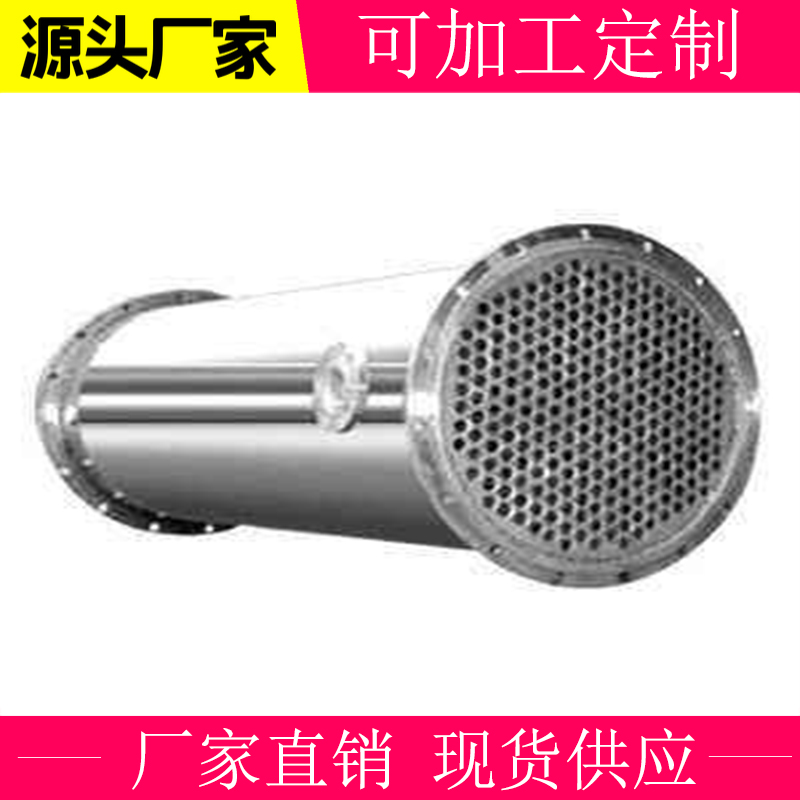

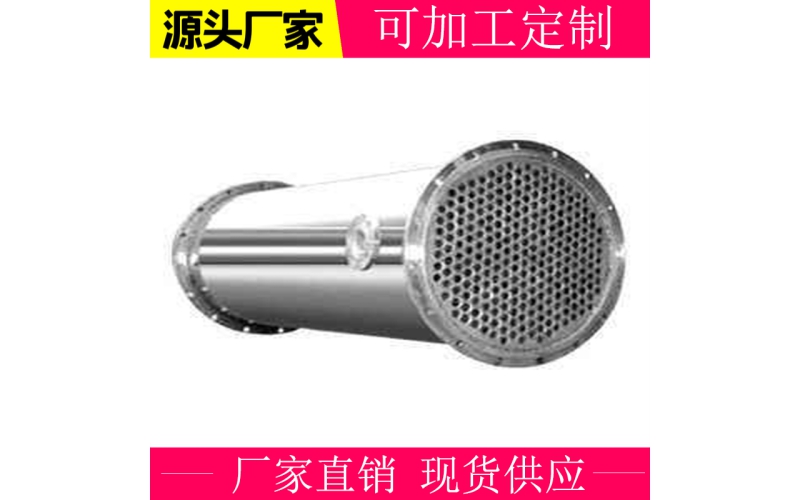

换热器管板法兰是安装在换热器壳体中的关键部件，它通过多个精密钻孔将换热管固定在换热器的壳体内。其主要作用是为管束提供支撑，确保流体在换热过程中顺利流动，并同时承担密封作用，防止介质在换热器内部发生泄漏。由于换热器广泛应用于石油、化工、制药等行业，其工作环境通常伴随高温、高压甚至腐蚀性介质，因此换热器管板法兰的设计和制造工艺要求极为严格。
二、换热器管板法兰的结构特点
多孔设计：换热器管板法兰的表面有多个排列规则的孔，称为管孔，用于将换热管固定在其上。管孔的直径、数量和布局根据换热器的设计需求进行定制。
密封性：换热器管板法兰与设备之间通常使用密封垫片或焊接连接，以确保流体或气体在管道系统中的密封性，防止泄漏。
材料强度：管板法兰需要具备较高的强度和耐压性，以应对换热器中不断变化的温度、压力以及流体对其的冲击，因此多采用高强度材料如不锈钢、碳钢、镍基合金等。
耐腐蚀性：为应对不同工况下的腐蚀性介质，常选择耐腐蚀材料或对管板法兰进行表面处理，以增强其抗腐蚀能力，延长使用寿命。
热膨胀系数：换热器管板法兰在设计时还需考虑换热管与法兰材料的热膨胀系数差异，确保在高温环境中，管束和法兰连接部位的安全性和稳定性。
三、换热器管板法兰的功能
固定换热管：管板法兰的主要作用之一是固定换热管，将换热管牢牢地焊接或胀接在管板上，确保换热器内部结构的稳定性。
密封与隔离：通过管板法兰的密封功能，确保换热介质在管道系统中安全流通，防止不同介质之间的交叉污染或泄漏。
承受压力与温度波动：在高温、高压的换热器工作环境中，管板法兰必须承受温度和压力的不断变化，并在这些严苛的条件下保持其稳定性。
抗腐蚀功能：尤其在化工行业中，管板法兰常暴露于腐蚀性介质中，其耐腐蚀性能直接影响设备的使用寿命和安全性。
四、换热器管板法兰的材料选择
材料的选择对于管板法兰的性能至关重要，常用材料包括：
不锈钢（Stainless Steel）：不锈钢具有优异的耐腐蚀性和高温抗性，常用于处理腐蚀性介质的换热器中，如316L、304等不锈钢型号。
碳钢（Carbon Steel）：碳钢法兰因其较高的强度和低成本，在一些要求不太严苛的工况中广泛应用，但其耐腐蚀性能较差，需要进行表面处理或使用防腐涂层。
合金钢（Alloy Steel）：当换热器需要承受更高的压力和温度时，合金钢法兰成为了理想选择。常见的合金材料包括镍基合金、钛合金等。
镍基合金（Nickel Alloy）：用于极端腐蚀性环境和高温工况中，具有非常优异的耐腐蚀和耐高温性能，适合处理硫酸、盐酸等强酸性介质。
五、换热器管板法兰的优缺点
优点：
密封性能优异：通过精密设计和制造工艺，换热器管板法兰能够确保换热器内外介质的密封性，有效防止泄漏。
适应多种工作条件：不同材质的管板法兰可以适应从低温到高温，从常压到高压的广泛工作条件。
高强度耐用性：管板法兰的高强度设计确保其能够在承受换热器内高压和高温变化时，依然保持结构稳定。
缺点：
制造成本较高：由于换热器管板法兰的精密加工要求和高强度材料使用，其制造成本相对较高，尤其是使用不锈钢或镍基合金材料时。
维护难度较大：换热器管板法兰一旦发生泄漏或损坏，通常需要拆卸整个设备进行修理或更换，增加了维护的难度和成本。
易受腐蚀影响：尽管不锈钢和镍基合金具有良好的耐腐蚀性，但在极端腐蚀性环境中，长时间暴露仍可能导致腐蚀，需定期检查和维护。
六、换热器管板法兰的应用场景
由于其优异的性能，换热器管板法兰被广泛应用于各类工业换热设备中，以下是一些常见的应用场景：
石油化工：在石油炼制、化学反应装置中，换热器管板法兰用于连接管道系统，并确保介质在高温、高压下的传热效率和安全性。
电力行业：火电厂和核电站中，换热器管板法兰是锅炉系统和冷却系统的关键部件，负责高温蒸汽与冷却水的热交换。
制药与食品加工：制药和食品加工行业中，换热器管板法兰用于连接不锈钢换热器，确保生产过程中介质的清洁、安全以及设备的耐腐蚀性。
海洋工程：海水淡化设备和海上石油平台中，由于需要应对盐水的强腐蚀性，换热器管板法兰常采用不锈钢或镍基合金材料。
七、换热器管板法兰的维护与保养
定期检查：应定期检查法兰的密封性能、腐蚀情况和机械连接点，确保其正常运行，避免泄漏风险。
更换密封件：随着法兰的长期使用，密封垫片可能发生老化或变形，需定期更换以确保设备的密封性。
表面处理：在腐蚀性介质下使用时，管板法兰表面可能需要进行防腐涂层处理，以延长其使用寿命。
焊接修复：若发现管板法兰的焊接部分存在裂纹或磨损情况，应立即采取焊接修复措施，避免事故发生。
八、总结
换热器管板法兰作为换热设备中的重要组成部分，凭借其高强度、优良的密封性能和耐腐蚀特性，在多个行业中发挥着重要作用。尽管其制造成本较高，但其长期稳定的运行性能使其成为了工业设备中不可或缺的部件。随着工业技术的不断进步，换热器管板法兰的材料和制造工艺将进一步优化，推动其在更广泛的领域中应用。
