管板法兰：结构、应用与优点分析
管板法兰（Tube Sheet Flange），也称为换热器法兰，是一种专门用于换热器、压力容器和锅炉等设备中，用于固定管束或连接管道的法兰类型。它的主要作用是将管子固定在换热器壳体或容器壁上，同时确保流体或气体的有效传导。本文将详细介绍管板法兰的定义、结构特点、应用场景及其优势。
一、管板法兰的定义
管板法兰是焊接或固定在压力容器、换热器等设备中的一种法兰，用于支撑管束并在容器内部和外部之间形成密封。它通常具有多个用于管道或管束穿过的孔，以便将热交换器的管子固定在其上，确保管道的稳定性和密封性。管板法兰通常用于需要高强度和耐压的工业环境，如化工、石油、天然气等领域。
二、管板法兰的结构特点

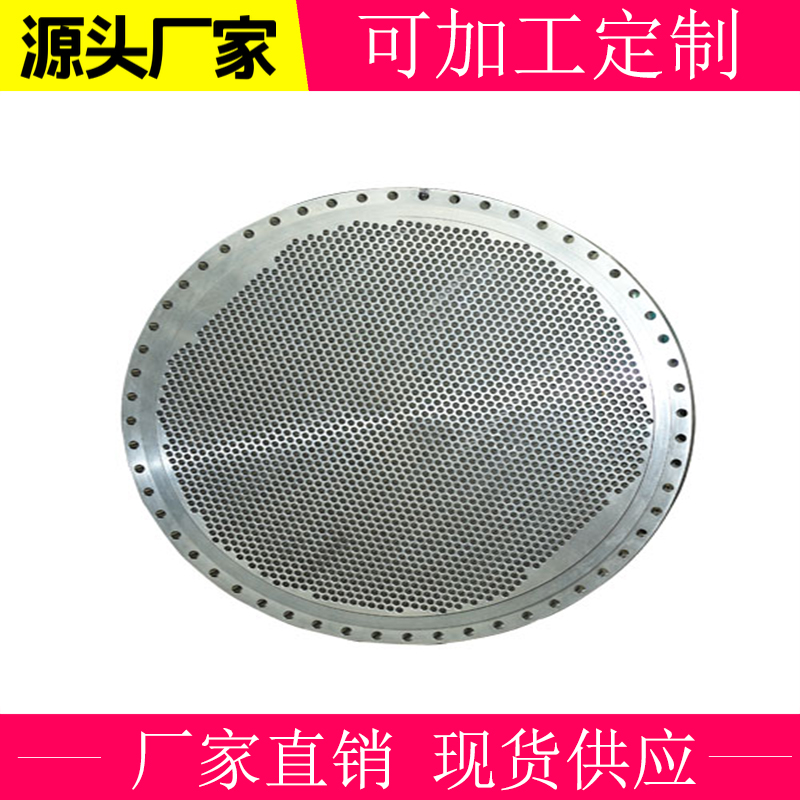

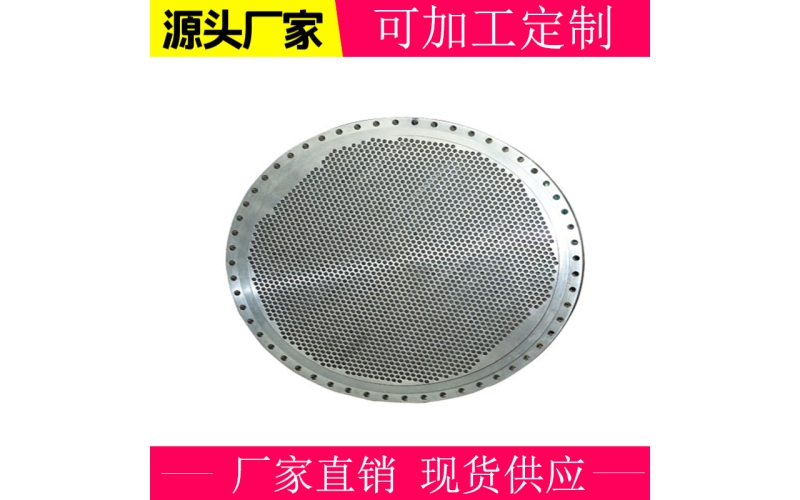

多孔设计：管板法兰的一个显著特征是其上有多个与管束或管道相匹配的孔。这些孔按一定的排列方式均匀分布，用于固定管道或管束。
高强度材料：为了应对高温、高压以及腐蚀性介质的工作环境，管板法兰通常由碳钢、不锈钢或合金钢等高强度材料制造，确保其能够长时间承受恶劣的工况条件。
焊接连接：管板法兰通常通过焊接固定在换热器或压力容器中，确保其与壳体的牢固连接，同时避免介质泄漏。
厚度与刚性：由于管板法兰的主要功能是支撑和固定管道或管束，其厚度通常较大，以提供足够的刚性和支撑力。这种设计能够有效防止管道振动和位移。
法兰面密封：法兰面与设备之间通常使用垫片或其他密封材料，以确保密封性能，从而防止介质泄漏。
三、管板法兰的优缺点
1. 优点：
高强度和耐压性：管板法兰采用高强度材料，能够承受较高的工作压力和温度，适用于复杂工况。
有效固定管束：管板法兰的设计能够牢固地将管束固定在设备中，防止管道在运行过程中发生位移或振动，确保设备的稳定性和运行效率。
良好的密封性能：通过与密封垫片配合使用，管板法兰能够有效避免介质泄漏，确保系统的安全运行。
广泛的适用性：管板法兰广泛应用于石油、化工、天然气、热交换器等需要进行流体或气体交换的设备中，应用场景非常广泛。
2. 缺点：
制造成本较高：由于管板法兰的结构较为复杂，且通常需要使用高质量材料制造，因此其制造成本较高，特别是在大规模应用时成本更为显著。
安装维护较复杂：由于管板法兰通常需要焊接连接，安装和维护时较为复杂，特别是当需要更换管束或进行检修时，可能需要停机并拆解设备。
易受腐蚀影响：在高腐蚀性介质的环境中，管板法兰的长期使用可能受到腐蚀，需要定期检查和更换，增加维护成本。
四、管板法兰的应用场景
管板法兰的应用主要集中在需要流体或气体交换和处理的工业系统中，常见的应用场景包括：
换热器：管板法兰在换热器中非常常见，用于固定换热器内的管束，确保热交换过程中管束的稳定性和密封性。通过管板法兰，介质在管道之间进行热交换，而不会发生泄漏。
压力容器：在压力容器中，管板法兰用于连接外部管道和内部管束，帮助维持容器的密封性，并承受容器内部的高压和高温环境。
锅炉系统：在锅炉中，管板法兰用于支撑锅炉管道，确保水蒸汽或热水能够顺利通过锅炉系统，同时防止介质泄漏。
石油和天然气工业：在石油和天然气的处理设施中，管板法兰用于连接和支撑管道系统，确保流体的顺利传输，并帮助维持系统的安全和稳定性。
化工设备：管板法兰也被广泛应用于化工生产设备中，用于连接化工管道和反应容器，确保化学介质的安全传输和换热过程。
五、管板法兰的选择与维护
选择合适的管板法兰需要综合考虑设备的工作环境、介质的性质、温度和压力等因素。通常，选择管板法兰时应注意以下几点：
材质选择：根据设备所需的工作条件选择合适的材料。对于高温、高压或腐蚀性介质，应优先选择不锈钢或合金钢等具有良好耐腐蚀性能的材料。
厚度和刚性：根据所需的支撑强度和压力等级选择合适的厚度，确保管板法兰能够承受运行中的压力和应力。
法兰孔的布局：管板法兰的孔布局应与设备的管束或管道相匹配，确保安装时的精确度和密封性。
定期维护：由于管板法兰长期处于高压、高温的工作环境中，定期检查法兰的焊接点、密封面以及管束的牢固度，确保其正常运行并避免安全隐患。
六、总结
管板法兰在换热器、压力容器、锅炉等工业设备中扮演着重要的角色，凭借其高强度、耐压性和优异的密封性能，成为了这些设备中不可或缺的关键部件。随着工业技术的发展和对高效换热、流体传输的需求不断增加，管板法兰在未来将继续发挥重要作用，并通过材料的升级和设计的优化，进一步提高其可靠性和应用范围。
